復合材料基體表面的吸波涂層如何測量?
復合材料基體表面的吸波涂層如何測量? 我們接到來自某航天用戶咨詢的問題,對于復材基體它是一種非金屬基體,那么用常規的渦流原理或者磁感應原理的涂層測厚儀就無法再進行測量了。 針對吸波材料的特性我們可以用超聲波測厚儀來解決吸波涂層厚度測量的難題。
材料背景介紹:

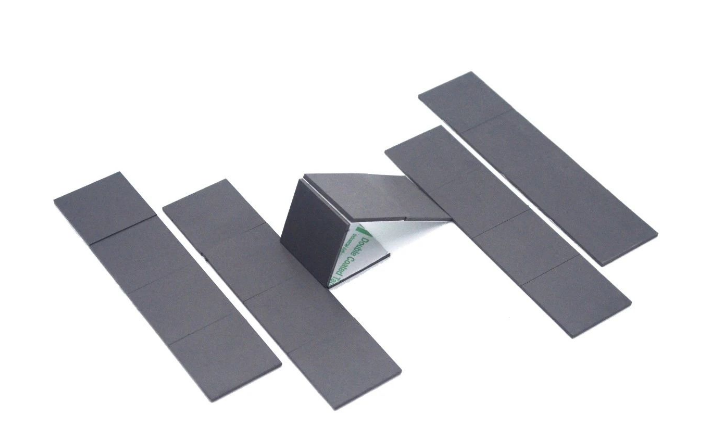

吸波涂層是一種能夠吸收電磁波的特殊材料,通常涂覆在金屬或非金屬基材表面。由于其獨特的電磁特性,吸波涂層在隱身技術、電磁屏蔽等領域有著廣泛的應用。然而,吸波涂層的厚度通常較薄(0.2-3mm),且材料本身具有復雜的聲學特性,這給厚度測量帶來了極大的挑戰。
超聲波測厚技術作為一種非破壞性檢測手段,能夠在不損傷材料的情況下,精確測量涂層的厚度。通過選擇合適的探頭和儀器參數,超聲波測厚儀能夠有效應對吸波涂層測量的各種難點,確保測量結果的準確性和可靠性。

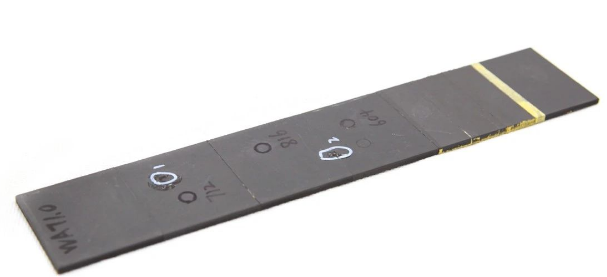

復材基材吸波涂層結構樣品
我們收到某航空單位寄來的樣品是在復合材料(非金屬基體)上覆蓋的吸波涂層,厚度約為0.58mm。
測量方案:選擇機型PM5 Gen2型號測厚儀
1. 選用合適的探頭
針對非金屬基體上的吸波涂層,我們選用了D5A6延時塊探頭。該探頭在分辨力高的前提下,靈敏度也很高,能夠有效應對吸波涂層信號衰減的問題,捕捉薄涂層的回波信號。
2. 正確調節儀器參數
PM5 Gen2具備多種參數調節功能(如消隱、E消隱、相位、閘門等),能夠鎖定正確的波形,確保測量結果的準確性。
增益調節:適當增加增益以增強弱信號的接收,但需注意避免噪聲干擾。
消隱和E消隱:通過調節消隱參數,隱藏不必要的雜波,確保儀器能夠正確識別涂層與基材的界面回波。
閘門設置:合理設置閘門位置,鎖定涂層與基材的界面回波,確保測量結果的準確性。

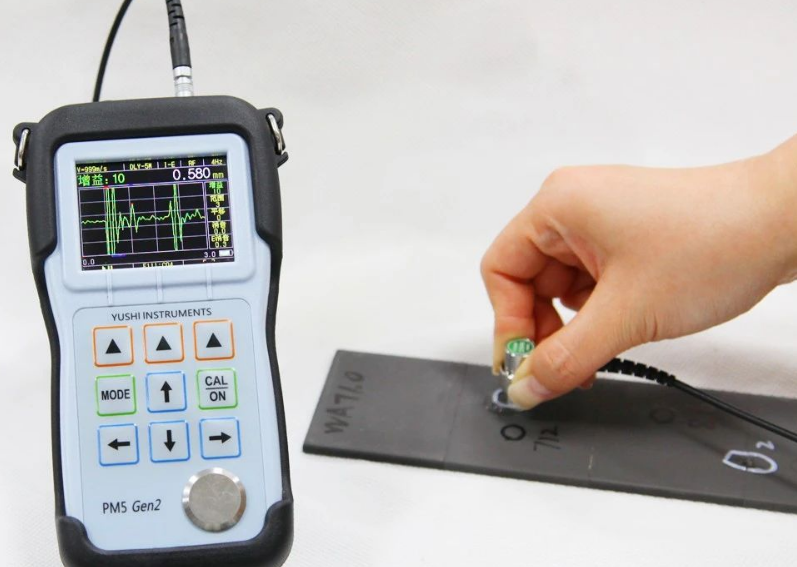

使用PM5 Gen2搭配D5A6延時塊探頭對樣件進行測量,選用凝膠型耦合劑增強超聲波的傳播效果。調節增益、消隱、E消隱、閘門、范圍等參數,確定涂層與基材的界面回波,通過已知的涂層厚度進行聲速校準,再對其他部分厚度進行驗證。
