沈陽宇時先鋒檢測儀器有限公司推出新品超聲波脈沖發生接收器PR20型號，該型號在PR10基礎上升級了8檔發射電壓可調，儀器外觀有所調整，下面來看PR20型號參數介紹。

沈陽宇時先鋒研發生產的PR20是一款由計算機控制的性能優良的超聲波脈沖發生接收器。產品包含一個基于Windows平臺的控制程序軟件，可以選擇觸發源、發射電壓、重復頻率和脈沖寬度，也可以切換接收器的單/雙晶模式，調節阻尼和增益，滿足用戶不同的使用需求。用戶還可以在各種主流的Windows系統下使用開放的SDK軟件開發包自主開發應用軟件。

1、應用領域

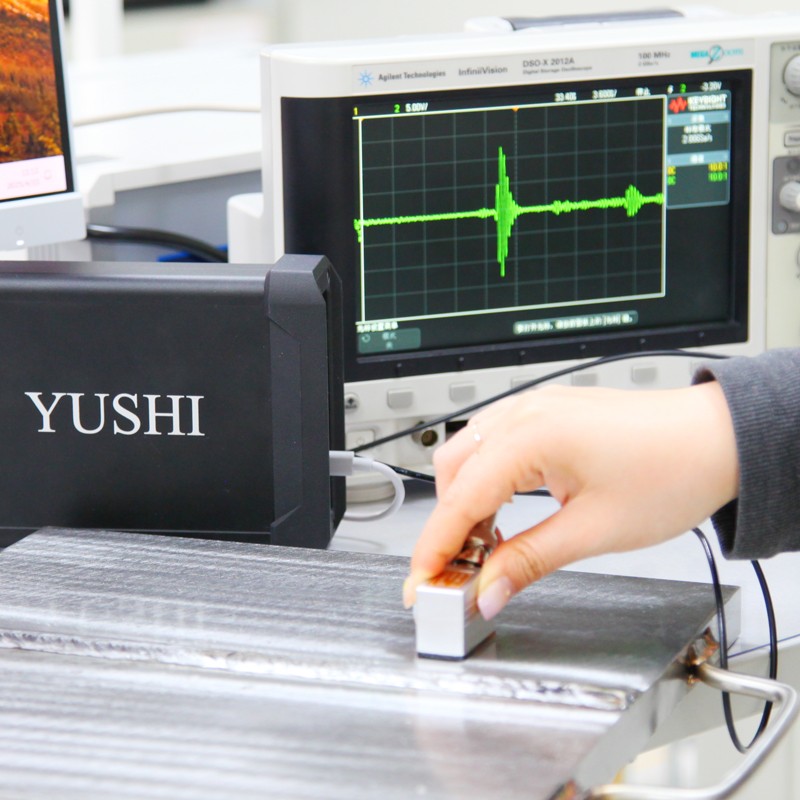

連接超聲探頭和示波器使用，可以幫助進行超聲波探傷、厚度測量、探頭檢測等，在無損檢測、材料分析等領域有著廣泛的用途。

發射區參數

發射部分用于調節超聲波脈沖的各項發射參數。

? 發射電壓

發射電壓共有8個檔位，60V、110V、150V、200V、250V、300V、350V、400V可選，用于選擇需要的脈沖幅度。

當阻尼為34Ω時，發射電壓350V和400V檔位不可選；

當阻尼為50Ω/90Ω時，發射電壓400V檔位不可選。

? 脈沖寬度

脈沖寬度可以1至40倍調節（1倍約28ns）。

當阻尼為510Ω、發射電壓為400V時，脈沖寬度可以1-10倍調節；

當阻尼為50Ω/90Ω時、發射電壓為350V時，脈沖寬度可以1-10倍調節。

? 重復頻率

重復頻率是儀器作為發生器時，每秒發出的超聲波脈沖次數，有4Hz、8Hz、16Hz、20Hz、100Hz、500Hz、1kHz、2kHz八個檔位可供選擇，以滿足不同的應用需求。

? 觸發源

觸發源可以選擇內部觸發和外部觸發，當選擇內部觸發時，儀器本身作為超聲波脈沖發生器，當選擇外部觸發時，需要外接專門的設備或者信號發生器。

2.2接收區參數

接收區參數用于控制超聲波脈沖接收器功能。

? 單/雙晶

儀器支持脈沖回波模式和一發一收模式。

單晶代表脈沖回波模式，通過T/R接口進行脈沖傳輸和回波接收；雙晶代表一發一收模式，通過T/R接口進行脈沖發射，通過R接口進行脈沖接收。

? 阻尼

阻尼控制有34Ω、50Ω、90Ω、510Ω四個檔位。

? 增益

增益控制接收信號的放大和衰減，選擇范圍為0到60dB，可以滑動調節，也能夠以1dB的步進值加減調節，能滿足絕大多數情況下的使用需求。

3.功能應用

3.1探頭檢測

工作原理：

通過對超聲波脈沖的回波信號進行快速傅里葉變換，得到其頻譜圖，從而確定其中心頻率，與探頭的標稱頻率進行對比，即可實現探頭檢測的目的。

3.2厚度測量

工作原理：

利用超聲波脈沖反射原理，對波形進行測量，通過計算可以得到工件厚度。

4.技術指標

4.1控制參數

4.2技術參數

注1：選擇更高的發射電壓，會對應更長的下降時間和上升時間。

注2：脈沖寬度越寬，發射電壓越小。

注3：重復頻率升高，發射電壓也會有輕微下降。

4.3主機規格

4.4標準配置
