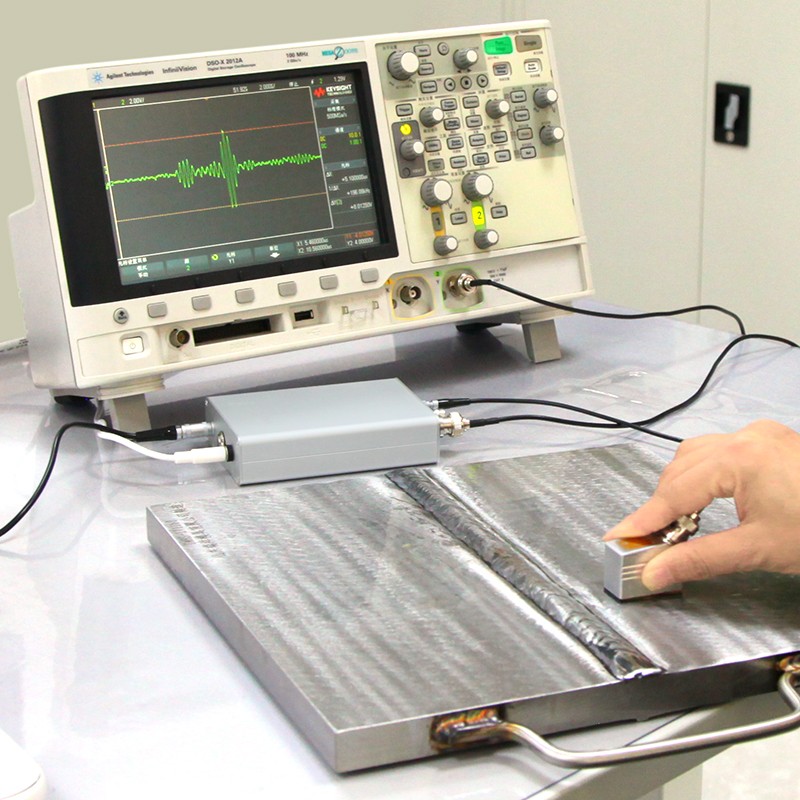

超聲波脈沖發生器配合示波器在管道焊縫檢測中的應用

在現代工業領域，管道系統的安全運行至關重要。管道焊縫作為結構中的薄弱環節，其內部缺陷（如裂紋、氣孔、未熔合等）可能導致泄漏、爆炸等嚴重事故。傳統的目視檢測或射線檢測（RT）已難以滿足高效、高精度的需求?；诖耍暡z測技術憑借其無損、高效、成本低等優勢，成為管道焊縫質量控制的核心手段。本文將詳細介紹超聲波脈沖發生器、示波器及探頭在管道焊縫檢測中的協同應用。

技術原理

• 超聲波脈沖發生器：產生高頻電脈沖（通常為 1-20 MHz），驅動探頭產生超聲波。

• 示波器：實時顯示回波信號波形，供檢測人員分析。

• 探頭：將電信號轉換為超聲波并發射，同時接收反射回波。

•


設備組成與功能

1. 超聲波脈沖發生器

• 輸出可調的高頻電脈沖，控制發射能量和頻率。

• 支持多通道檢測，適用于復雜焊縫結構。

2. 示波器

• 顯示回波信號的時間 - 幅度曲線（A 掃描模式）。

• 具備信號放大、濾波、存儲等功能，便于后續分析。




3. 探頭類型選擇

• 直探頭：垂直入射，用于檢測焊縫內部的平面缺陷（如分層）。

• 斜探頭：以一定角度入射，適合檢測焊縫坡口及近表面缺陷（如未熔合）。

• 聚焦探頭：提高缺陷定位精度，適用于薄壁管道。

4. 輔助設備

• 耦合劑：減少探頭與工件表面的空氣間隙，確保聲波有效傳遞。

• 掃查裝置：實現探頭的勻速移動，避免人為操作誤差。

檢測流程與操作要點

1. 檢測前準備

• 清理焊縫表面油污、銹蝕，確保耦合效果。

• 根據管道材質、厚度選擇合適的探頭頻率（如鋼質管道常用 2.5-5 MHz）。

2. 校準與參數設置

• 使用標準試塊（如 CSK-IB 試塊）校準設備，確定靈敏度和掃描速度。

• 設置示波器參數：時基范圍（與管道厚度匹配）、增益補償（抑制噪聲）。

3. 掃查與信號分析

• 底面回波：若無底面回波或回波減弱，可能存在體積型缺陷。

• 缺陷回波：根據回波高度和位置計算缺陷當量尺寸。

• 沿焊縫垂直方向進行鋸齒形掃查，確保覆蓋整個焊縫區域。

• 觀察示波器波形：

超聲波脈沖發生器、示波器與探頭的協同應用，為管道焊縫檢測提供了高效、精準的技術手段。隨著智能化檢測設備的發展（如相控陣超聲技術），未來的焊縫檢測將向自動化、可視化方向進一步升級，為工業安全保駕護航。
