PR10超聲波脈沖發生器功能應用

2025-02-05 14:56:26 admin


PR10超聲波脈沖發生器功能應用

一、探頭檢測

工作原理:

通過對超聲波脈沖的回波信號進行快速傅里葉變換,得到其頻譜圖,從而確定其中心頻率,與探頭的標稱頻率進行對比,即可實現探頭檢測的目的。

要進行探頭檢測,需要示波器帶有FFTMath功能,以下操作步驟以帶FFT功能的示波器為例。

操作步驟:

1.儀器連接電源,打開開關;

2.將待測探頭連接至儀器接口;

3.連接示波器,調節示波器顯示;

4.使用待測探頭測量標準試件,同時調節示波器使屏幕顯示一個測量波形,此時可以暫停示波器;

5.打開FFT模式,根據需要設置頻率范圍和中心頻率;

6.調節頻譜波形,定標3dB,檢查中心頻率。


圖3.1 探頭檢測實例

如圖3.1實例所示,探頭中心頻率測量值為(X1+X2)/2=10.245MHz

二、厚度測量

工作原理:

利用超聲波脈沖反射原理,對波形進行測量,通過計算可以得到工件厚度。

操作步驟:

1.儀器連接電源,打開開關;

2.將探頭連接至儀器接口;

3.連接示波器,調節示波器顯示

4.使用待測探頭測量待測試件,同時調節示波器使屏幕顯示合適的測量波形

5.得到想要的波形后暫停示波器,調節測量光標得到兩個回波之間的時間間距


6.通過材料聲速 即可求得工件厚度

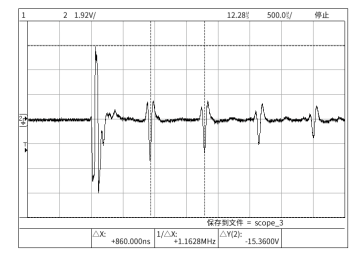

圖3.2 厚度測量實例

如圖3.2實例所示,試塊厚度為,此處計算使用材料聲速為鋼的聲速5900m/s,并非該試塊精確聲速,故而計算結果有誤差,在實際應用中應當選取待測物確切的聲速。

同理,也可以利用已知的材料厚度求得材料聲速。

4.技術指標

4.1控制參數


控制參數

范圍

步進

發

區

發射電壓

60V、110V、150V、200V

選擇

脈沖寬度

1~40(1倍約為28ns)

1倍

重復頻率

(內部觸發)

4Hz、8Hz、16Hz、20Hz、100Hz、500Hz、1kHz、2kHz

選擇

觸發源

內部觸發、外部觸發

選擇

區

單/雙晶

單晶(1T/1R)、雙晶(1T/2R)

選擇

阻尼

34Ω、50Ω、90Ω、510Ω

選擇

增益

-4dB~55dB

1dB

4.2技術參數

脈沖類型

負尖波脈沖/方波脈沖

上升時間

一般在4.5-8.5ns之間,阻尼為510Ω時會到20ns

及以上

下降時間

一般在3.5-6.5ns之間

脈沖寬度

1倍脈沖寬度約為28ns

帶    寬

0.5-20MHz

激發模式

脈沖-回波(P-E)、穿透(T-T)

重復頻率

內部觸發:4Hz-2kHz;外部觸發:0-20kHz

外部觸發

上升沿觸發;觸發電壓:3.3V;

1:選擇更高的發射電壓,會對應更長的下降時間和上升時間。

2:脈沖寬度越寬,發射電壓越小。

3:重復頻率升高,發射電壓也會有輕微下降。

4.3主機規格

電源

DC:5V1A

操作溫度

0-55℃

外形尺寸

14cm*8.8cm*3cm

重量

230g

4.4標準配置

主機PR10

1臺

連接線Q9-Q9

2條

數據線

USB - 4芯半月

1

電源適配器

1個

通訊U盤

1個

控制軟件

(存在U盤里)

1

5保養與維修

5.1環境要求

嚴格避免碰撞,儀器使用和保管過程中應當注意防塵、防潮、防酸堿物質,儀器應當遠離強電磁場。如有質量問題請與生產廠家聯系

由于本裝置為高科技產品,所以維修工作應由受過培訓的維修人員完成,請用戶不要自行拆卸修理。
